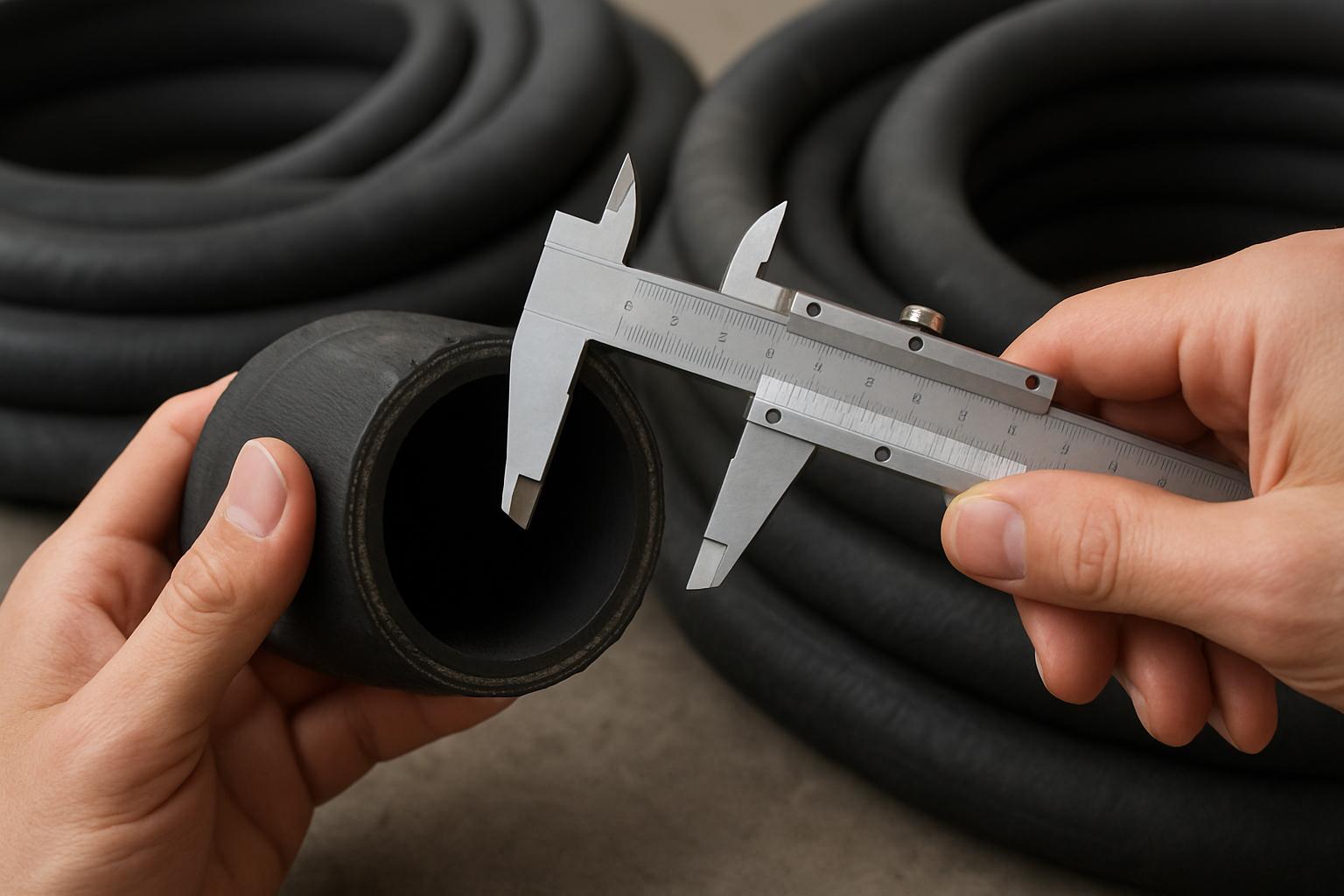

Правильный подбор промышленного рукава — это не просто формальность, а ключевой фактор эффективности всей гидравлической или пневматической системы. Ошибка в выборе диаметра приводит к прямым финансовым потерям: перерасходу энергии, снижению производительности оборудования и преждевременному износу компонентов. Слишком узкий рукав создает чрезмерное сопротивление потоку, заставляя насос работать с перегрузкой. Слишком широкий — не только неоправданно удорожает систему, но и может вызывать нестабильность потока в некоторых режимах работы. Грамотный подбор позволяет достичь оптимального баланса между стоимостью и производительностью.
Как диаметр влияет на гидравлические потери
Внутренний диаметр рукава напрямую определяет величину гидравлического сопротивления. При прочих равных условиях уменьшение диаметра всего на одну стандартную размерную ступень может привести к росту потерь давления на десятки процентов. Эти потери проявляются в виде падения давления на выходе из системы: инструмент не развивает нужное усилие, цилиндры движутся медленнее, а производительность технологической линии снижается. Насосное оборудование при этом пытается компенсировать возросшее сопротивление, потребляя больше электроэнергии и работая на износ.
Физическая природа этого явления заключается в трении рабочей среды о стенки рукава. Чем меньше проходное сечение, тем выше скорость потока для обеспечения одинаковой подачи и тем значительнее энергия, которая тратится на преодоление этого трения. В системах с длинной трассой прокладки рукавов совокупные потери давления могут сделать систему практически неработоспособной, если диаметр изначально выбран неправильно. Особенно критичны эти потери в системах с низким рабочим давлением.
Для расчета ожидаемых потерь используют специальные таблицы или гидравлические расчеты, которые учитывают не только диаметр, но и длину рукава, шероховатость его внутренней поверхности, вязкость и скорость транспортируемой среды. Практическое правило гласит: скорость потока в напорной линии для гидравлических систем обычно не должна превышать 4-5 м/с, а для пневматических — 20-25 м/с. Подбор диаметра, удовлетворяющего этим условиям, является первым шагом к энергоэффективной системе.
Практический метод подбора оптимального диаметра
Начальной точкой для выбора всегда служит расход рабочей среды, который должен обеспечивать рукав. Этот параметр определяется характеристиками потребителя — будь то гидромотор, пневмоцилиндр или любой другой инструмент. Зная требуемый расход и ориентировочную скорость потока, можно рассчитать минимально допустимый внутренний диаметр по формуле, связывающей эти параметры. Полученное значение округляют в большую сторону до ближайшего стандартного типоразмера.
Как отмечают специалисты TITAN LOCK, стандартный ряд внутренних диаметров промышленных рукавов достаточно широк. Не стоит выбирать диаметр «впритык» к расчетному минимальному значению. Всегда закладывайте запас на возможные пиковые нагрузки, местные сопротивления от фитингов и постепенное зарастание трубопровода в процессе эксплуатации. Запас в одну ступень стандартного ряда обычно компенсирует эти факторы без существенного удорожания системы. Например, если расчет показал необходимость диаметра 10 мм, целесообразно рассмотреть рукав на 12 мм.
Кроме чистого арифметического расчета, крайне важно учитывать тип рабочей среды. Для гидравлических систем с жидкостями высокой вязкости (например, некоторые масла при низких температурах) завышение диаметра бывает оправдано для снижения сопротивления. В пневматике, где сжимаемость воздуха играет ключевую роль, слишком большой диаметр и объем магистрали могут увеличить время отклика системы. В любом случае, фитинги и соединительная арматура должны соответствовать выбранному диаметру рукава, чтобы не создавать узких мест в местах подключения.
