Если вы работаете с трубопроводами, то стальные фланцы и отводы — вещи привычные, но непростые. На первый взгляд кажется, что можно взять ближайший магазин и поставить детали «как везде делали». На деле правильный выбор, грамотная сварка и защита от коррозии решают срок службы системы и безопасность эксплуатации. В этой статье я собрал практичные рекомендации: что важно знать при выборе, какие есть стандарты, как устанавливать и какие ошибки чаще всего приводят к проблемам.
Я не буду грузить вас сухими формулами. Вместо этого — понятные объяснения, конкретные отличия и полезные советы, которые пригодятся при проектировании, ремонте и эксплуатации трубопроводов.
Что такое стальные фланцы и отводы и зачем они нужны

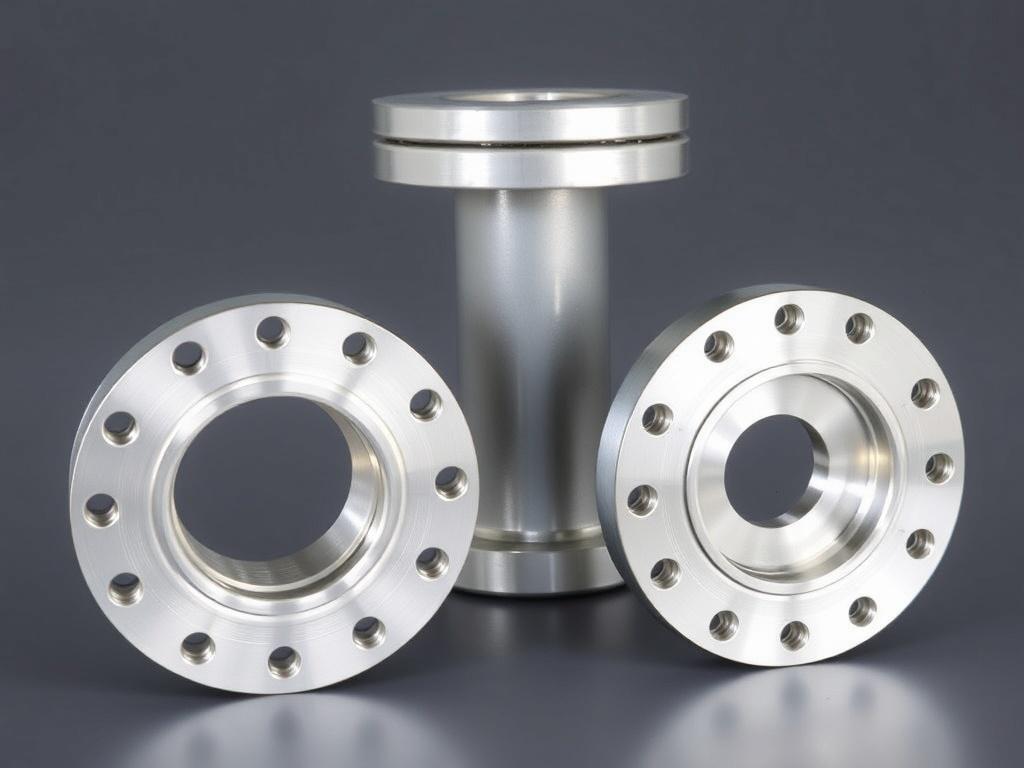

Фланец — это плоская деталь с отверстием и несколькими болтовыми отверстиями по окружности. Его назначение простое: соединять участки труб, присоединять арматуру, обеспечивать доступ к участку для обслуживания. Отвод стальной — это изогнутая труба, которая переводит поток под углом, обычно 45° или 90°, но есть и другие углы и радиусы.
Вместе они формируют узлы соединения и изменения направления потока. Правильно выбранный фланец гарантирует герметичность и удобство демонтажа, а грамотно подобранный отвод уменьшает гидравлические потери и износ стенок.
Виды и стандарты: не путать, когда важна точность
Фланцы классифицируют по форме, способу соединения и давлению. Основные типы — воротниковые, плоские, приварные встык, свободно-расточенные и фланцы с выступом. У каждого типа свои преимущества и технологические ограничения.
Отводы различаются по радиусу изгиба: короткие (SR) и длинные (LR). У длинного радиуса меньше турбулентность и более ровное распределение напряжений, что полезно при транспортировке абразивных сред или больших скоростях.
Стандарты, которые следует знать: ГОСТ, EN, ASME (в частности B16.5 для фланцев и B16.9 для отводов). Они задают размеры, толщины стенки, классы давления и методы контроля. При проектировании опирайтесь на стандарт, который принят в вашей стране или указан в проектной документации.
Коротко о стандартах
| Стандарт | Что регламентирует | Где чаще используется |
|---|---|---|
| ГОСТ | Размеры, допуски, виды фланцев и отводов | Россия, страны СНГ |
| EN | Европейские размеры и требования к материалам | Европа |
| ASME B16.5 / B16.9 | Фланцы и отводы для высоких давлений и температур | США и международные проекты |
Материалы и методы изготовления
Сталь — базовый выбор для промышленных трубопроводов. Наиболее распространены углеродистые стали (например, 09Г2С), легированные и нержавеющие марки. Выбор зависит от температуры, давления и агрессивности среды. Нержавейка нужна для коррозионно-активных сред, углеродистая сталь — для общих технических задач, легированные стали — для высокотемпературных и высоконагруженных участков.
Методы изготовления отводов: гибка, штамповка, формовка и сварка секций. Фланцы делают прессованием, резкой и дополнительной механической обработкой для обеспечения плоскостности и точности отверстий. Чем выше требования к герметичности и давлению, тем жестче контроль качества и сложнее производство.
Как подобрать фланцы и отводы: практические критерии
Процесс выбора состоит из нескольких простых шагов. Сначала определите рабочие параметры — давление, температура, тип среды, диаметр трубопровода. Затем подберите материал и стандарт. После этого решите по типу фланца в зависимости от конструкции и потребности в демонтаже.
- Диаметр и номинальное давление: подбирают по стандартам и расчетам трубопровода.
- Материал: выбирают с запасом по коррозионной стойкости и прочности.
- Тип фланца: воротниковый подойдет для ответственных узлов, плоский — для низких давлений.
- Радиус отвода: LR для снижения гидравлических потерь, SR когда место ограничено.
Не забывайте о прокладках и болтах. Материал прокладки должен выдерживать рабочие условия, а болты — обеспечивать усилие, которое сохранит герметичность при термических расширениях. Больше информации о том где найти фланцы стальные гост 33259, можно узнать пройдя по ссылке.
Монтаж и сварка: советы, которые экономят время и нервы
Монтаж фланцев и отводов — не место для экспериментов. Грамотная подготовка стыков и правильная сварка определяют срок службы узла. Перед сваркой очистите поверхности, удалите окалину и смазку, правильно выставьте зазор и схему прихваток, чтобы избежать деформации.
При сварке приварных фланцев следите за температурными режимами и квалификацией сварщика. Используйте прогрев и контроль охлаждения там, где это необходимо. Для ответственных систем проводите неразрушающий контроль: дефектоскопию, УЗИ, рентген при необходимости.
Ключевые шаги установки
- Осмотр и контроль деталей по документам.
- Подготовка кромок и торцов труб.
- Выставление осей и временные прихватки.
- Основная сварка с учетом минимизации деформации.
- Контроль и обработка швов, покраска и антикоррозионная защита.
Защита от коррозии и обслуживание
Даже лучшая сталь подвержена коррозии без защиты. Выбор системы антикоррозийной защиты зависит от среды — краски, эпоксидные покрытия, гальванизация, нанесение инертных покрытий или использование антикоррозионных вставок. Для нержавеющих марок важно избегать контакта с углеродистой сталью без разделительных прокладок, чтобы не допустить гальванической коррозии.
Регулярная инспекция упрощает жизнь. Проверяйте уплотнения, болты, состояние покрытия, особенно в узлах с высокой вибрацией или изменением температуры. Плановое обслуживание продляет срок службы и снижает риск аварии.
Таблица сравнения: фланцы vs отвода — что важно учитывать
| Характеристика | Фланцы | Отводы |
|---|---|---|
| Назначение | Соединение, доступ для обслуживания | Изменение направления потока |
| Критерии выбора | Класс давления, тип соединения, материал | Диаметр, радиус изгиба, материал |
| Требования к установке | Точность фасок, равномерное затяжение болтов | Контроль оси, качество сварного шва |
| Типичные проблемы | Протечки из-за неверного усилия болтов или деформации | Эрозия и усиленный износ на наружной стенке при сильной турбулентности |
Частые ошибки и краткие рекомендации
Список ошибок, которые встречаются постоянно, и простые способы их избежать.
- Неправильный выбор материала — проверяйте агрессивность среды и температуру.
- Игнорирование стандарта — всегда сверяйте размеры и давление по нормативам.
- Плохая подготовка кромок и неквалифицированная сварка — экономия здесь дорого обходится.
- Недостаточный контроль болтовых соединений — используйте момент затяжки и методы контроля.
- Отсутствие антикоррозионной защиты в агрессивной среде — планируйте покрытия заранее.
Заключение
Стальные фланцы и отводы — фундамент любой трубопроводной системы. Их правильный выбор, точная установка и своевременное обслуживание сокращают риски и эксплуатационные расходы. Следуйте стандартам, учитывайте рабочие параметры и не экономьте на контроле качества, особенно для ответственных участков. Если вы проектируете или ремонтируете систему, опирайтесь на реальные данные о среде и температуре, и тогда узлы прослужат долго и предсказуемо.
